проводник 1000мм2 компакта силового кабеля ХВ 110кв Слпе сегментообразный

Подробная информация о продукте:
Место происхождения: Хэнань, Китай (материк)
Фирменное наименование: CN
Номер модели: MV
Оплата и доставка Условия:
Количество мин заказа: 1000 Метер/М
Цена: US $50-300 / Meters | 1000 Meter/Meters 110kv xlpe insulated high voltage undergr

Подробная информация

Материал изоляции: XLPE Тип: среднего напряжения
Применение: подземный Материал проводника: Медь
Куртка: ПВХ Название продукта: высоковольтный компактный сегментообразный силовой кабель 1000мм кслпе проводника 110кв
Номинальное напряжение: 110/220кв проводник: AL/CU
Ядро: 1 сердечник Изоляция: XLPE
Оболочка: PVC/PE Щит: РИФЛЁНЫЙ АЛЮМИНИЙ
сертификат: ISO9001/ISO14001 стандарт: ИЭК60502-2, БС 6622, НФК 33226, етк.
Пакет: Деревянный вьюрок, Утюг-деревянный вьюрок, стальной вьюрок
Высокий свет:

Кабели высокого напряжения

,

Подземной линии высокого напряжения

Характер продукции

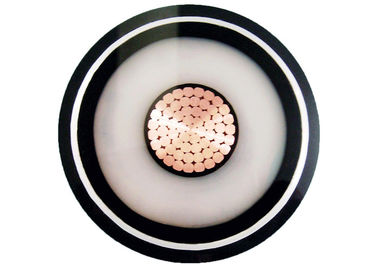

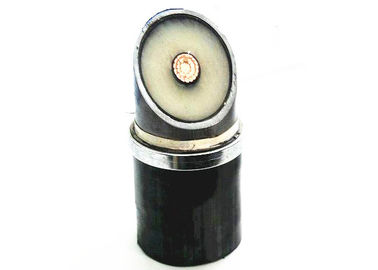

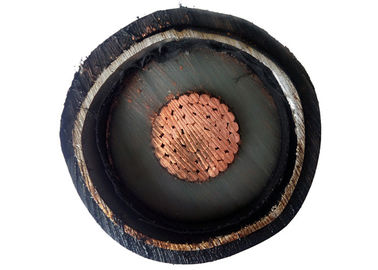

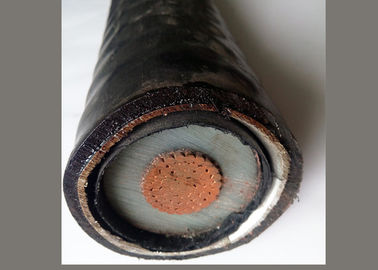

высоковольтный компактный сегментообразный силовой кабель 1000мм2 кслпе проводника 110кв

Характер продукции

кабель ХВ меди/алюминия 220кв 110кв подземный с металлом шеатх.джпг



Применение:

кабель Дополнительн-высок-напряжения вид силового кабеля с технологией непрерывного развития офкабле. Кабель вообще использован как центральная связь в большой
система передачи. Она принадлежит высоковольтному кабелю с высоким техническим содержанием, которое главным образом использовано для международной передачи энергии.



Применимый стандарт:

ГБ 11017. ИЭК61840



Характеристики кабеля:

1. Долгосрочная рабочая температура для проводника кабеля 90К
2. Самая высокая температура проводника в коротком замыкании (больше не чем 5
секунды) нет больше чем 250К. Если соединение в кабеле, то температура тетиннинг соединения заварки нет больше чем 120К, обжимающ соединение не больше тан150К и електро-заварка или соединения газ-заварки не больше чем 250К.
3. Никакое падение ограниченные обеспеченное там полностью механическое напряжение когда кабель положен. Оно запрещен для того чтобы положить кабель в утюг-трубе или зафиксировать кабель путем объезжать вокруг материалов утюга каблевитх.
4. Минимальная температура во время установки не будет чем 0К. В температуре офловер случая, будут приняты нагревая измерения.





Структура кабеля:

Номер ядра: 1 ядр

Проводник: Ку/АЛ

Изоляция: СЛПЭ

Металлический экран: Рифленый обшитый алюминий

Наружная оболочка: ПВК/ПЭ



Лист даты продукта



Тип Описание Расклассифицированное напряжение тока Номинальное поперечное сечение
Ядр Ку Ядр Ал КВ мм ²
ИДЖЛВ02 ИДЖЛЛВ02 СЛПЭ изолировало рифленым обшитый алюминием силовой кабель оболочки ПВК наружный 64/110(126) 240 300 400 500 630 800 1000 1200
ИДЖЛВ03 ИДЖЛЛВ03 СЛПЭ изолировало рифленым обшитый алюминием силовой кабель оболочки ПЭ наружный 127/220(252) 400 500 630 800 1000 1200 1600 2000 2500
Примечание: Проводник будет типом коньпакт сели на мель циркуляром, который если размер более небольшой чем ² 800мм. Если размер проводника ² 1000мм и выше, то структура должна быть компактным сегментообразным проводником.



ИДЖЛВ02 ИДЖЛЛВ02
Расклассифицированное напряжение тока Размер проводника Приблизительный дя проводника. толщина экрана проводника Толщина изоляции СЛПЭ толщина экрана изоляции рифленая толщина оболочки Ал наружная толщина оболочки Приблизительно дя кабеля. Приблизительный кабель весит Электрическая емкость Индуктивность потеря изоляции Макс.Д.К. Сопротивление
Ку Ал параллельный класть класть трафоил Ку Ал
кв мм ² мм мм мм мм мм мм мм кг/км пф/м мХ/км в/м Ω/км
110 240 18,40 1,5 19,0 1,0 2,0 2,9 90,6 7905 6383 136 0,757 0,508 0,175 0,0754 0,1250
300 20,60 1,5 18,5 1,0 2,0 3,0 91,8 8617 6692 147 0,734 0,489 0,190 0,0601 0,1000
400 23,50 1,5 17,5 1,0 2,0 3,0 92,9 9415 6954 165 0,708 0,465 0,212 0,0470 0,0778
500 26,60 1,5 17,0 1,0 2,0 3,1 95,4 10655 7495 182 0,683 0,445 0,234 0,0336 0,0605
630 30,25 1,5 16,5 1,0 2,0 3,1 98,3 12182 8095 201 0,657 0,424 0,259 0,0283 0,0469
800 34,23 1,5 16,0 1,0 2,0 3,2 101,2 14053 8861 224 0,633 0,406 0,288 0,0221 0,0367
1000 41,40 2,0 16,0 1,0 2,0 3,4 110,5 17510 10878 265 0,594 0,386 0,341 0,0176 0,0291
1200 45,28 2,0 16,0 1,0 2,0 3,4 114,6 19470 11756 282 0,577 0,375 0,363 0,0151 0,0247
220 240 18,40 1,5 27,0 1,0 2,0 3,4 107,4 10609 9087 110 0,895 0,543 0,559 0,0754 0,1250
300 20,60 1,5 27,0 1,0 2,0 3,4 109,8 11477 9553 117 0,873 0,524 0,591 0,0601 0,1000
400 23,50 1,5 27,0 1,0 2,0 3,4 113,1 12630 10169 125 0,846 0,503 0,633 0,0470 0,0778
500 26,60 1,5 27,0 1,0 2,0 3,4 116,4 14042 10882 134 0,822 0,484 0,678 0,0336 0,0605
630 30,25 1,5 27,0 1,0 2,0 3,4 120,2 15867 11780 144 0,796 0,464 0,729 0,0283 0,0469
800 34,23 1,5 27,0 1,0 2,0 3,4 124,6 17964 12775 155 0,771 0,446 0,785 0,0221 0,0367
1000 41,40 2,0 27,0 1,0 2,3 3,4 133,7 22025 15394 180 0,733 0,423 0,912 0,0176 0,0291
1200 45,28 2,0 27,0 1,0 2,4 3,4 137,8 24243 16529 190 0,715 0,411 0,965 0,0151 0,0247
1400 48,20 2,0 27,0 1,0 2,4 3,4 140,9 26600 17535 198 0,703 0,403 1,004 0,0123 0,0202
1600 50,41 2,0 27,0 1,0 2,5 3,4 143,3 28183 18319 204 0,694 0,397 1,034 0,0108 0,0177
1800 53,35 2,0 27,0 1,0 2,5 3,4 146,4 30478 19310 212 0,682 0,390 1,074 0,0096 0,0157
2000 57,00 2,0 27,0 1,0 2,6 3,4 150,3 33280 20613 222 0,669 0,382 1,123 0,0086 0,0141

























Щелчок для больше информации









Упаковка & грузить

110кв подземное кабле.джпг

Информация о компании



_03.джпг

Наш сертификат

проводник 1000мм2 компакта силового кабеля ХВ 110кв Слпе сегментообразный 3


Наши обслуживания



_07.джпг

вопросы и ответы



ФАК.джпг



К1: Вы изготовитель или торговая компания?
А: Мы изготовитель кабеля с 15 летами опыта продукции и больше чем 10 лет экспортируют опыт.

К2: Что ваши группы типа/клиента экспорта?
А: Наше дело включает: Розница, оптовая продажа, поставка проекта правительства, частная поставка инженерства, международный предлагать цену, продукция требований клиента, ОЭМ, етк. и наши клиенты являются следующими: Розничные торговцы, оптовики, компании электричества, нефтяные компании, компании ЭПК, изготовители электротехнического оборудования, фабрики, агенты, маклеры, етк. никакое дело которые фиельд вы внутри, если вам нужны кабели, то как раз свяжетесь мы!

К3: Я не умею как выбрать что мне нужно. /Я не находил тип и размер кабеля мне на этой странице.
А: Пожалуйста не потревожьтесь. Свяжитесь мы и отправьтесь нами ваши требования, мы поможет вам выбрать правильный кабель вам. Если вы имеете под информацией лучшие:, то Привяжите напряжение тока, проводниковый материал, изоляцию и наружный материал оболочки, тип панцыря. В противном случае вы можете обеспечить нам окружающую среду установки кабеля, прикладные требования, етк.

К4: Когда могу я получить цену?
А: Нормально вы можете получать нашу обратную связь в течение 24 часов на нас получаете ваши дознания. Как только данные по необходимого продукта будут подтвержены, наша цитата достигнет вас в течение 24 часов. Для больших проекта и мульти-деталей больше чем 50 деталей, нам нужно 3-5 дней больше.



К5: Что ваше МОК? /Сколько времени ваш срок поставки?
А: МОК & срок поставки оба согласно различному продукту, размеру продукта, конструкции продукции. Добро пожаловать, который нужно связаться мы для более дальнеишего сообщения. В любом случае, мы попробуем наше самое лучшее для того чтобы поддержать вас!

К6: Что ваша торговая термина и условие оплаты?
А: Главным образом используемая торговая термина ЭСВ, ОБМАНЫВАЕТ, КФР/КНФ, КИФ. Условие оплаты меняет от различной стоимости контракта и коммерчески статей. Плата авансом нормально 30% ТТ необходима, оплата баланса ТТ/ЛК.

К7: Что ваши качественная гарантия и период.
А: Мы гарантируем что весь из наших продуктов свободен от дефектов. Мы примем назад любой продукт который не встречает соглашенное качество обеими партиями. Обычно гарантийный период через 18 месяцев после пересылки и через 12 месяца после установки, которая более предыдущая.



К8: Ваша цена включает зазор назначения изготовленный на заказ, налог на импорт, обслуживание установки?
А: К сожалению, в настоящее время мы только поставляем кабели и обеспечиваем обслуживание доставки в Китае. Другие обслуживания должны бытьзакавычены и обсужены обеими партиями.



Смотреть вперед к сотрудничать с вами.
