Подробная информация
проводник:	РЭ: Алюмини-круговое или циркуляр класса 1 твердое компактировали РМ проводника: СЭ проводника класс	Изоляция:	XLPE
Оболочка:	Термопластиковый тип ХМ4 свободной кабельной массы галоида согласно ХД 604 С1
Высокий свет:	Кабель LV бронированный , кабель низшего напряжения электрический , Низкое напряжение силовой кабель

Характер продукции

ПРИМЕНЕНИЕ:
Смесь СЛПЭ изолированная и свободная от галоид термопластиковая обшила силу и вспомогательные кабели системы управления для поставки электрической энергии. Установки где огонь и излучения дыма и токсические перегары создают потенциальную угрозу. Не соответствующий для пользы в воде.

КОНСТРУКЦИЯ:

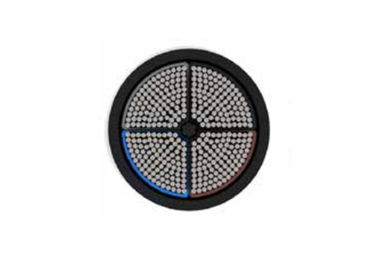

Проводник
РЭ: Компактированные алюмини-круговое или циркуляр класса 1 твердое
проводник
РМ: Проводник класса 2, который сели на мель
СЭ: Проводник твердого участка класса 1 - сформированный или, который садить на мель на мель
СМ: Участок класса 2 - форменный проводник
Изоляция
Тип ДИС3 СЛПЭ (Взаимн соединенного полиэтилена) согласно ХД
603,1
Оболочка
Термопластиковый тип ХМ4 свободной кабельной массы галоида согласно
ХД 604 С1
ХАРАКТЕРИСТИКИ
Оценка напряжения тока (Уо/У)
600/1000В
Оценка температуры
Фиксированный: -40оК к +90оК
Максимальная температура проводника короткого замыкания
+250оК
Минимальный радиус загиба
Одиночное ядр: диаметр 15 кс общий
Мульти-ядр: диаметр 12 кс общий
Максимальный допустимый растяжимый стресс с кабельным чулком для
Ку-проводник
50Н/мм2
Цвет оболочки
Чернота

Ядр Идентифкатион

НЕТ ЯДРИ	НА2СХ - Дж	НА2СХ-О
1 2 3 3* 4 4* 5 7 и больше	Зеленый цвет/желтый цвет - Зеленый/желтый цвет голубой Браун - Зеленый/желтый серый цвет Брауна черный Чернота зеленых/желтого цвета голубого Брауна Серый цвет зеленых/желтого цвета голубой Брауна черный Зеленый/желтый цвет, другое вырезает сердцевина из черноты с белой оцифровкой	Чернота Голубой Браун Серый цвет Брауна черный Чернота голубого Брауна Голубой серый цвет Брауна черный Голубая чернота Брауна черная серая Чернота с белой оцифровкой

РАЗМЕРЫ

НЕТ ПРОВОДНИК	НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ мм ²	ПРОВОДНИК	НОМИНАЛЬНАЯ ПРОЗОДЕЖДА ДИАМЕТР мм	НОМИНАЛЬНЫЙ ВЕС кг/км
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3	25 35 50 70 95 120 150 185 240 300 400 500 16 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 70 + 35 120 + 70 150 + 70 185 + 95 240 + 120	РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ РМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ+СМ СМ+СМ СМ+СМ СМ+СМ СМ+СМ	9,9 11 12,5 14,1 16,1 17,5 19,6 21,8 24 26,7 29,7 33,1 16,3 19,6 22,1 19 22,4 21,2 26,1 25,2 29,1 27,8 32,2 30,8 36,2 33,9 40,1 37,6 44,9 41,8 28,3 35,1 39,7 43,7 49,1	132 166 211 283 376 456 560 697 878 1073 1347 1705 364 530 684 486 655 622 903 859 1174 1115 1446 1379 1780 1685 2197 2089 2782 2634 1044 1704 2065 2563 3237

НЕТ ПРОВОДНИК	НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ мм ²	ПРОВОДНИК	НОМИНАЛЬНАЯ ПРОЗОДЕЖДА ДИАМЕТР мм	НОМИНАЛЬНЫЙ ВЕС кг/км
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5	25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 25 35 50 70 95 120 150 185 240	РМ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ СМ СЭ РМ РМ РМ РМ СМ СМ СМ СМ СМ	21,7 22,4 21,6 25,4 24,6 29,7 28,8 33,3 32,1 37,2 35,5 41,3 39,4 45,7 43,4 51,2 48 23,9 27 31,3 35,8 36,5 39,2 45,4 50,1 55,2	636 649 623 845 810 1178 1126 1538 1467 1903 1817 2328 2223 2874 2750 3646 3465 763 986 1309 1771 1891 2306 2865 3534 4482

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Настоящая пропускная способность

НЕТ НАГРУЖЕННЫХ ЯДРОВ	1	3	3
НОМИНАЛЬНАЯ ПЕРЕКРЕСТНАЯ СЕКЦИОННАЯ ОБЛАСТЬ мм2	КЛАСТЬ В ВОЗДУХ НА 30ºК А
25 35 50 70 95 120 150 185 240 300 400 500	136 166 205 260 321 376 431 501 600 696 821 971	102 126 149 191 234 273 311 360 427 507 600 695	106 130 161 204 252 295 339 395 472 547 643 754

ФАКТОРЫ ДЕ-ОЦЕНКИ

ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ	10	15	20	25	30	35	40	45	50
ФАКТОР ОЦЕНКИ	1,15	1,12	1,08	1,04	1,00	0,96	0,91	0,87	0,82

тег:

Подробная информация о продукте:
Место происхождения:	Хэнань
Фирменное наименование:	CN CABLE
Сертификация:	IEC
Номер модели:	НА2СХ
Оплата и доставка Условия:
Количество мин заказа:	1000Meters
Упаковывая детали:	деревянное друн

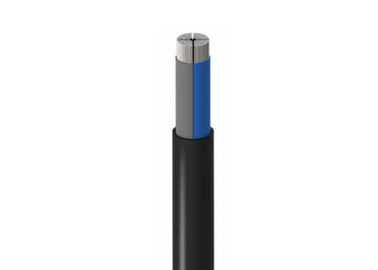

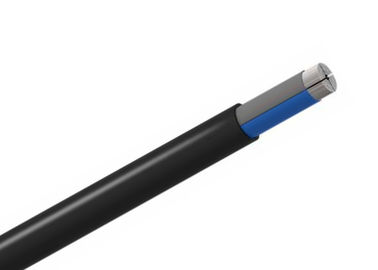

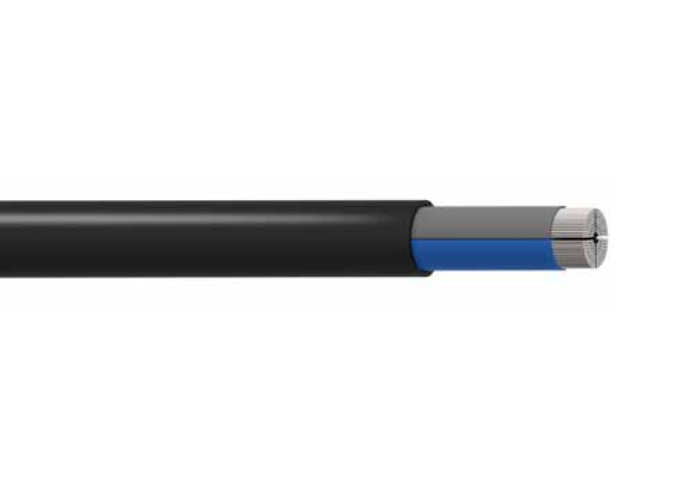

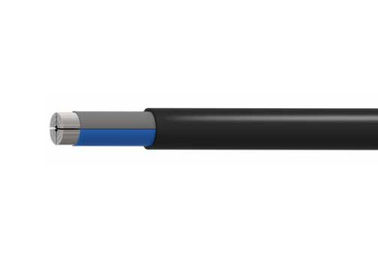

Кабель 0,6/1кВ изоляции ИЭК 60502-1 СЛПЭ кабеля проводника НА2СХ алюминиевый
