Изоляция кабеля XLPE панцыря x кабелей TS 15KV 133% медная особенная
Контактное лицо : Andrea
Номер телефона : 0086-371-60547601
WhatsAPP : +8613598873045
| Количество мин заказа : | 1000Meters | Упаковывая детали : | Барабанчик |
|---|---|---|---|
| Время доставки : | 20дайс после оплат | Условия оплаты : | L / C, T / T |
| Место происхождения: | Хэнань | Фирменное наименование: | CN CABLE |
|---|---|---|---|
| Сертификация: | IEC | Номер модели: | Силовой кабель |
|
Подробная информация |
|||
| Проводник: | Дополнительный гибкий медный проводник, согласовывая ASTM B3 | Экран проводника: | Полу-проводя экран лент приложил спирально над проводником |
|---|---|---|---|
| Изоляция: | масло 100% уровня изоляции, озон и водостойкая деятельность температуры 90°C резины пропилена этилен | Экран изоляции: | До ленты полиэстера 2kV приложенной над изоляцией; над полу-проводя экраном лент 2kV приложенным над |
| Металлический экран: | Залуживанная медная оплетка (минимальное покрытие 60%) над каждым проводником | Идентификация участков: | покрашенными волокнами черными, белыми и красными |
| Заземленные кабели: | 2 обнаженное, сели на мель веревочк-положения гибкие, который, медные проводники | Наземная проверка: | Один желтый изолировать, сели на мель веревочк-положения гибкий, который, медные проводник |
| Комплект активной зоны: | Трехфазные проводники, 2 голой земли и проводники одной наземной проверки привязаны вместе с левым п | Подкрепление: | Открытое подкрепление приложено над ядром для механической прочности |
| Куртка: | Дополнительная сверхмощная куртка эластомера сильно устойчивая к резать, разрыву, солнечному свету, | ||
| Выделить: | медный кабель заварки,особенный силовой кабель |
||
Характер продукции

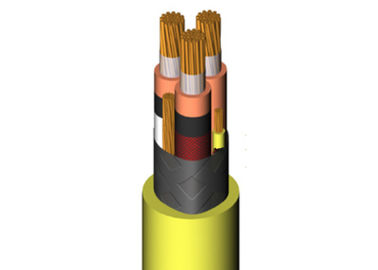

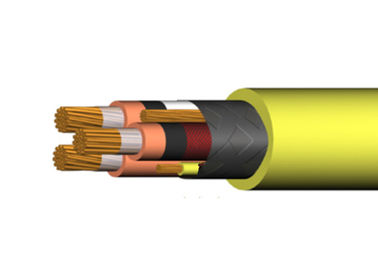

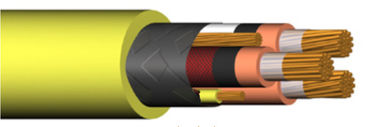

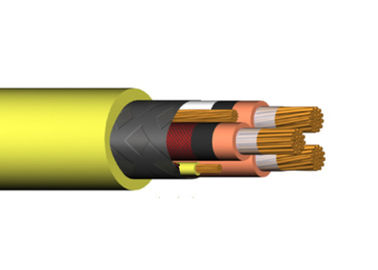

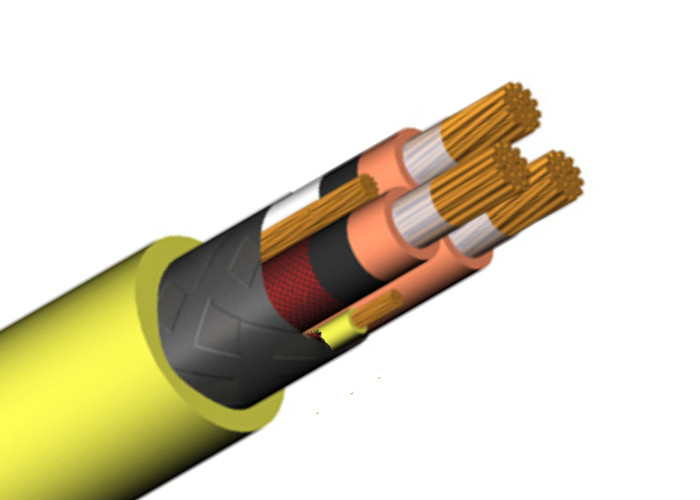

2 kV до 25 kV силового кабеля минирования, изоляции EPR, заплетенного металлического экрана, термореактивной резиновой дополнительной сверхмощной куртки
Применение
Для сверхмощного среднего обслуживания напряжения тока как электропитание для горного оборудования где максимальная безопасность необходима. Обыкновенно использовал для того чтобы кормить тяжелое мобильное горное оборудование как лопаткоулавливатели, драгирует, буровые установки, другое оборудование следа. Также соответствующий для среднего распределения напряжения тока как гибкий кабель электропитания в дополнительной сверхмощной деятельности. Кабели SHD-GC обозначены для того чтобы привестись в действие дальше цепь AC 3 участков, где заземляющ проводников и проводник наземной проверки необходим. Кабель системы управления наземной проверки позволяет monitory проводникам постоянно заземленной цепи всего времени дать уровень максимальной безопасности.
Детализируйте описание & конструкцию
| Проводник | Дополнительный гибкий медный проводник, согласовывая ASTM B3 |
| Экран проводника | Полу-проводя экран лент приложил спирально над проводником |
| Изоляция | масло 100% уровня изоляции, озон и водостойкая деятельность температуры 90°C резины пропилена этилена (EPR) нормальная, аварийное состояние перегрузки 130°C, условие короткого замыкания 250°C |
| Экран изоляции | До ленты полиэстера 2kV приложенной над изоляцией; над полу-проводя экраном лент 2kV приложенным над изоляцией |
| Металлический экран | Залуживанная медная оплетка (минимальное покрытие 60%) над каждым проводником |
| Идентификация участков | покрашенными волокнами черными, белыми и красными |
| Заземленные кабели | 2 обнаженное, сели на мель веревочк-положения гибкие, который, медные проводники |
| Наземная проверка | Один желтый изолировать, сели на мель веревочк-положения гибкий, который, медные проводник |
| Комплект активной зоны | Трехфазные проводники, 2 голой земли и проводники одной наземной проверки привязаны вместе с левым положением руки, плюс лента связывателя приложенная над собранием |
| Подкрепление | Открытое подкрепление приложено над ядром для механической прочности |
| Куртка | Дополнительная сверхмощная куртка эластомера сильно устойчивая к резать, разрыву, солнечному свету, озону и пламени. Она имеет превосходное сопротивление, который нужно нагреть, влагу, воду, масло и большинств химикаты обыкновенно присутствующие на минируя полевых операциях. Стандартная куртка черна и соотвествует или превышает все ICEA S75-381. Другие цвета куртки доступны как запрос |
Упаковка
Не-returnable деревянные барабанчики.
Варианты
• Термопластиковый полиуретан (TPU)
• Куртка (MSHA одобрило)
• Цвета куртки
• Положенная вверх длина (300 m)
Стандарты/испытывая
SHD-GC соотвествует или превышает ICEA S-75-381, ICEA S-68-516 и MSHA одобренное используя куртку TPU.
Маркировка
SHD-GC.
Установка
SHD-GC можно использовать в положениях outdoors под очень строгими условиями окружающей среды как одно обыкновенно присутствующее на минируя местах. Дизайн и сырье проводника использовали, позволяют кабель быть установленным сразу на грубые минные поля, не требуя никакой предыдущей подготовки.
| ПРИВЯЖИТЕ ТИП SHD-GC 2 kv | |||||||||||
| Проводник Размер |
Номинальный Зона |
Нет. Потоки Минимум |
Проводник Диаметр |
Изоляция Толщина |
Зазмеление Проводник Размер |
Контроль Проводник Размер |
Куртка Толщина |
OD Номинальный |
Приблизительно. Итог Вес |
MIN. Гнуть Радиус |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | ||
| 6 | 13,3 | 49 | 5,49 | 1,78 | 10 | 8 | 3,94 | 32,8 | 1 799 | 197 | 93 |
| 4 | 21,2 | 49 | 6,82 | 1,78 | 8 | 8 | 3,94 | 35,5 | 2 220 | 214 | 122 |
| 3 | 26,7 | 49 | 7,77 | 1,78 | 7 | 8 | 4,32 | 38,4 | 2 633 | 230 | 140 |
| 2 | 33,6 | 133 | 8,68 | 1,78 | 6 | 8 | 4,32 | 40,4 | 2 968 | 242 | 159 |
| 1 | 42,4 | 133 | 9,83 | 2,03 | 5 | 8 | 4,83 | 44,7 | 3 640 | 268 | 184 |
| 1/0 | 53,5 | 133 | 10,98 | 2,03 | 4 | 8 | 4,83 | 47,2 | 4 189 | 283 | 211 |
| 2/0 | 67,4 | 133 | 12,68 | 2,03 | 3 | 8 | 5,21 | 50,8 | 4 694 | 305 | 243 |
| 3/0 | 85 | 259 | 13,89 | 2,03 | 2 | 8 | 5,21 | 54,1 | 5 817 | 325 | 279 |
| 4/0 | 107 | 259 | 15,79 | 2,03 | 1 | 8 | 5,59 | 58,7 | 6 983 | 352 | 321 |
| 250 | 127 | 259 | 16,84 | 2,41 | 1/0 | 8 | 5,59 | 63,8 | 8 280 | 383 | 355 |
| 350 | 177 | 259 | 20,24 | 2,41 | 2/0 | 8 | 5,97 | 71,5 | 10 689 | 429 | 435 |
| 500 | 253 | 259 | 23,92 | 2,41 | 4/0 | 8 | 6,73 | 81,0 | 14 483 | 485 | 536 |
| ПРИВЯЖИТЕ ТИП SHD-GC 5 kV | |||||||||||
| Проводник Размер |
Номинальный Зона |
Нет. Потоки Минимум |
Проводник Диаметр |
Изоляция Толщина |
Зазмеление Проводник Размер |
Контроль Проводник Размер |
Куртка Толщина |
OD Номинальный |
Приблизительно. Итог Вес |
MIN. Гнуть Радиус |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | ||
| 6 | 13,3 | 49 | 5,49 | 2,79 | 10 | 8 | 4,70 | 39,6 | 2 327 | 238 | 93 |
| 4 | 21,2 | 49 | 6,82 | 2,79 | 8 | 8 | 4,70 | 42,7 | 2 815 | 256 | 122 |
| 3 | 26,7 | 49 | 7,77 | 2,79 | 7 | 8 | 5,21 | 45,2 | 3 237 | 271 | 140 |
| 2 | 33,6 | 133 | 8,68 | 2,79 | 6 | 8 | 5,21 | 47,5 | 3 631 | 285 | 159 |
| 1 | 42,4 | 133 | 9,83 | 2,79 | 5 | 8 | 5,21 | 49,5 | 4 101 | 297 | 184 |
| 1/0 | 53,5 | 133 | 10,98 | 2,79 | 4 | 8 | 5,59 | 52,8 | 4 767 | 317 | 211 |
| 2/0 | 67,4 | 133 | 12,68 | 2,79 | 3 | 8 | 5,59 | 55,9 | 5 514 | 335 | 243 |
| 3/0 | 85 | 259 | 13,89 | 2,79 | 2 | 8 | 5,97 | 59,9 | 6 490 | 359 | 279 |
| 4/0 | 107 | 259 | 15,79 | 2,79 | 1 | 8 | 5,97 | 63,5 | 7 556 | 381 | 321 |
| 250 | 127 | 259 | 16,84 | 3,05 | 1/0 | 8 | 6,35 | 68,3 | 8 850 | 410 | 355 |
| 350 | 177 | 259 | 20,24 | 3,05 | 2/0 | 8 | 6,73 | 74,9 | 11 120 | 449 | 435 |
| 500 | 253 | 259 | 23,92 | 3,05 | 4/0 | 8 | 7,11 | 84,1 | 14 886 | 505 | 536 |
| ПРИВЯЖИТЕ ТИП SHD-GC 8 kV | |||||||||||
| Проводник Размер |
Номинальный Зона |
Нет. Потоки Минимум |
Проводник Диаметр |
Изоляция Толщина |
Зазмеление Проводник Размер |
Контроль Проводник Размер |
Куртка Толщина |
OD Номинальный |
Приблизительно. Итог Вес |
MIN. Гнуть Радиус |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | ||
| 4 | 21,2 | 49 | 6,82 | 3,81 | 8 | 8 | 5,21 | 49,3 | 3 397 | 394 | 122 |
| 3 | 26,7 | 49 | 7,77 | 3,81 | 7 | 8 | 5,21 | 51,3 | 3 786 | 410 | 140 |
| 2 | 33,6 | 133 | 8,68 | 3,81 | 6 | 8 | 5,59 | 53,8 | 4 223 | 430 | 159 |
| 1 | 42,4 | 133 | 9,83 | 3,81 | 5 | 8 | 5,59 | 56,1 | 4 745 | 449 | 184 |
| 1/0 | 53,5 | 133 | 10,98 | 3,81 | 4 | 8 | 5,59 | 58,9 | 5 373 | 471 | 211 |
| 2/0 | 67,4 | 133 | 12,68 | 3,81 | 3 | 8 | 5,97 | 62,5 | 6 211 | 500 | 243 |
| 3/0 | 85 | 259 | 13,89 | 3,81 | 2 | 8 | 6,35 | 66,5 | 7 218 | 532 | 279 |
| 4/0 | 107 | 259 | 15,79 | 3,81 | 1 | 8 | 6,35 | 69,9 | 8 276 | 559 | 321 |
| 250 | 127 | 259 | 16,84 | 3,81 | 1/0 | 8 | 6,35 | 73,4 | 9 396 | 587 | 355 |
| 350 | 177 | 259 | 20,24 | 3,81 | 2/0 | 8 | 7,11 | 81,3 | 11 913 | 650 | 435 |
| 500 | 253 | 259 | 23,92 | 3,81 | 4/0 | 8 | 7,49 | 90,4 | 15 686 | 723 | 536 |
| ПРИВЯЖИТЕ ТИП SHD-GC 15 kV | |||||||||||
| Проводник Размер |
Номинальный Зона |
Нет. Потоки Минимум |
Проводник Диаметр |
Изоляция Толщина |
Зазмеление Проводник Размер |
Контроль Проводник Размер |
Куртка Толщина |
OD Номинальный |
Приблизительно. Итог Вес |
MIN. Гнуть Радиус |
Ampacity |
| AWG/MCM | mm2 | mm | mm | AWG | AWG | mm | mm | kg/km | mm | ||
| 2 | 33,6 | 133 | 8,68 | 5,33 | 6 | 8 | 5,97 | 61,2 | 5 210 | 490 | 164 |
| 1 | 42,4 | 133 | 9,83 | 5,33 | 5 | 8 | 5,97 | 64,0 | 5 849 | 512 | 187 |
| 1/0 | 53,5 | 133 | 10,98 | 5,33 | 4 | 8 | 6,35 | 67,1 | 6 580 | 537 | 215 |
| 2/0 | 67,4 | 133 | 12,68 | 5,33 | 3 | 8 | 6,35 | 69,3 | 7 272 | 554 | 246 |
| 3/0 | 85 | 259 | 13,89 | 5,33 | 2 | 8 | 6,73 | 73,7 | 8 420 | 590 | 283 |
| 4/0 | 107 | 259 | 15,79 | 5,33 | 1 | 8 | 6,73 | 77,5 | 9 616 | 620 | 325 |
